-全介质自承式光缆ADSS

全介质自承式光缆ADSS

Get Latest Price

产品描述:

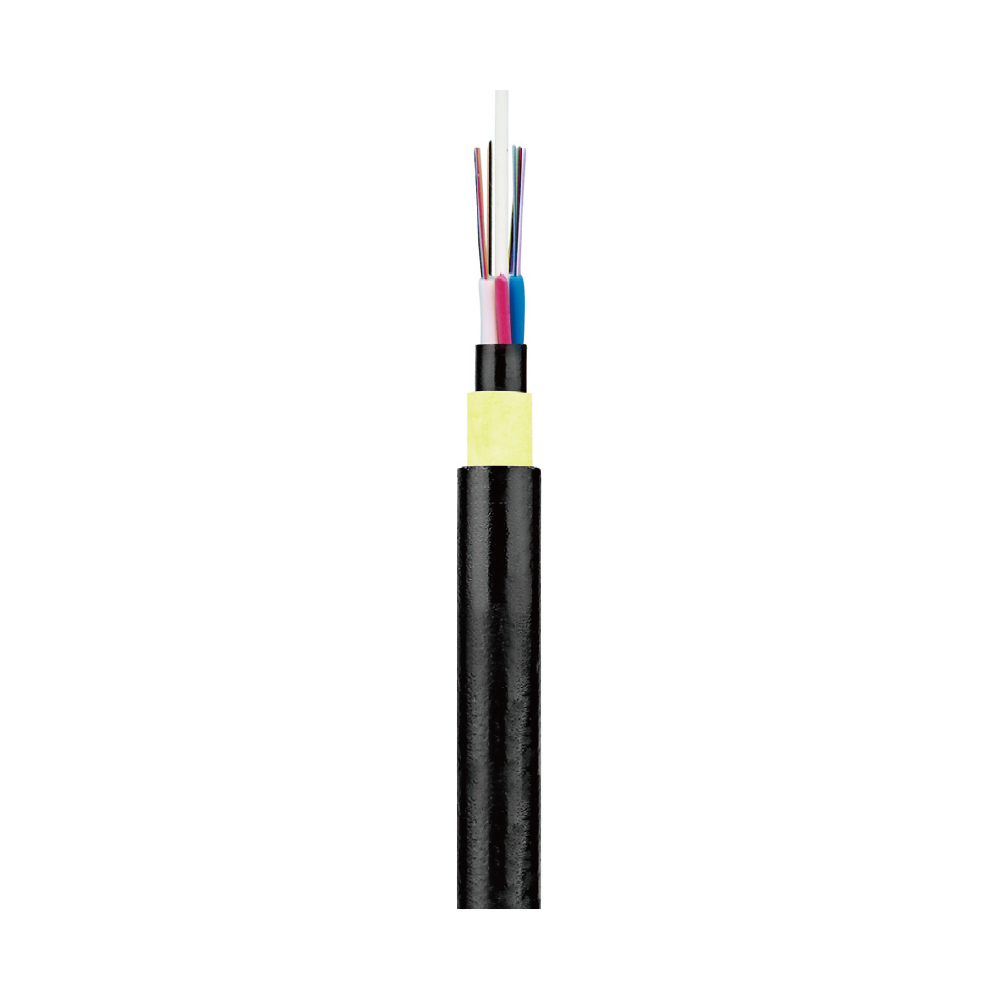

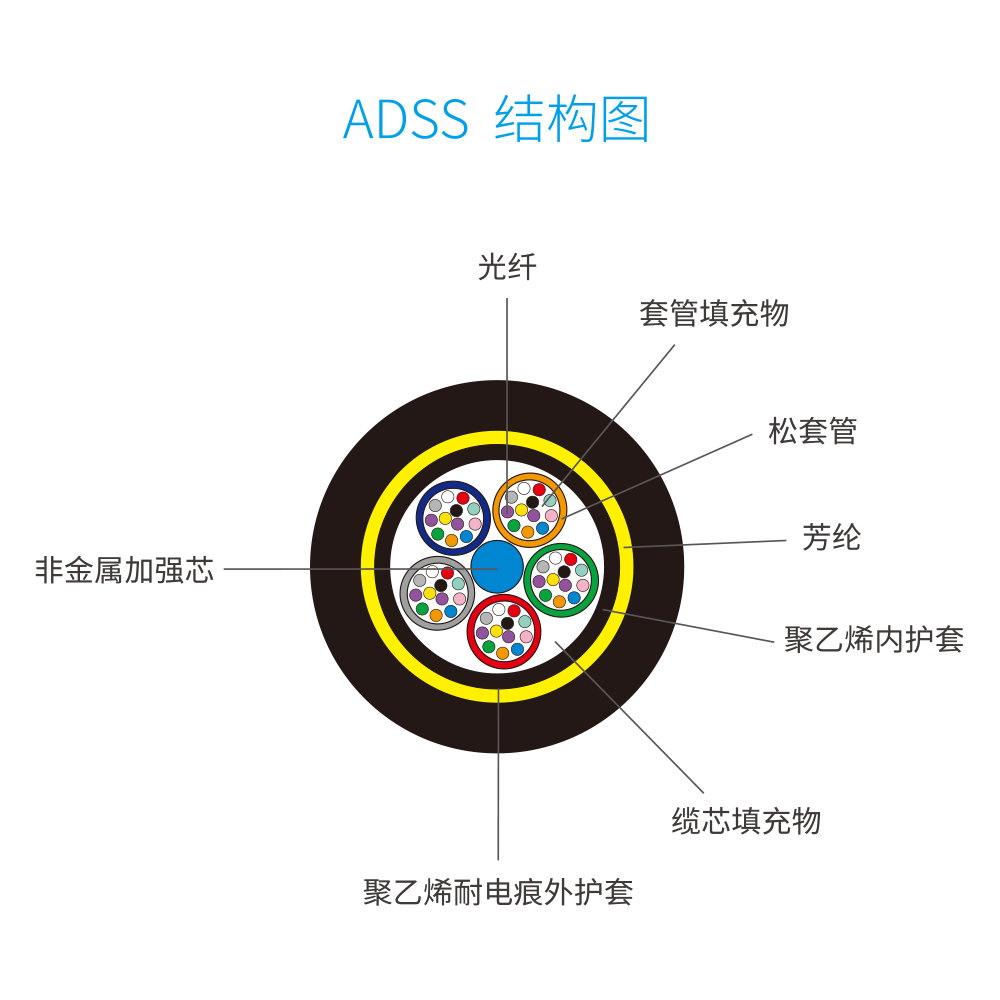

ADSS光缆采用松套层绞式结构,将250um光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管(和填充绳)围绕非金属中心加强芯(FRP)绞合成紧凑的缆芯,缆芯的缝隙充以阻水油膏。缆芯外挤制聚乙烯(PE)内护套,然后绞合起加强作用的芳纶,最后挤制聚乙烯(PE)外护套或耐电痕(AT)外护套。

产品特点:

可不断电架设

采用AT护套,耐电痕性能优越

重量轻,缆径小,减少了冰凌、风力影响和对塔架、支撑物的负荷

跨距大,最大跨越超过1000米

具有优异的抗拉性能和温度特性

预期寿命大于30年

自承式架空

产品标准:

宁波盈谷电子科技有限公司ADSS光缆遵循IEEE1222-2004技术标准，同时符合IEC 60794-1标准。

结构参数:

参考外径 (mm)	参考重量 (kg/km)		推荐日常最大工作张力 (kN)	最大允许工作张力 (kN)	断裂强度 (kN)	抗拉原件截面积 (mm²)	弹性模量 (kN/mm²)	热膨胀系数(10⁻⁵/k)	适合档距(m) 对应气象条件
参考外径 (mm)	PE 外护	AT 外护	推荐日常最大工作张力 (kN)	最大允许工作张力 (kN)	断裂强度 (kN)	抗拉原件截面积 (mm²)	弹性模量 (kN/mm²)	热膨胀系数(10⁻⁵/k)	A	B	C	D
12.5	125	136	1.5	4	10	4.6	7.6	1.8	160	100	140	100
13.0	132	142	2.25	6	15	7.6	8.3	1.5	230	150	200	150
13.3	137	148	3.0	8	20	10.35	9.45	1.3	300	200	290	200
13.6	145	156	3.6	10	24	13.8	10.8	1.2	370	250	350	250
13.8	147	159	4.5	12	30	14.3	11.8	1.0	420	280	400	280
14.5	164	177	5.4	15	36	18.4	13.6	0.9	480	320	460	320
14.9	171	185	6.75	18	45	22.0	16.4	0.6	570	380	550	380
15.1	179	193	7.95	22	53	26.4	18.0	0.3	670	460	650	460
15.5	190	204	9.0	26	60	32.2	19.1	0.1	750	530	750	510
15.6	194	208	10.5	28	70	33.0	19.6	0.1	800	560	800	560
16.3	211	226	12.75	34	85	40.0	20.1	0.1	880	650	880	650
16.8	226	242	15.45	41	103	48.0	24.0	-0.4	1000	750	1000	760
17.2	236	253	16.2	45	108	51.0	25.1	-0.5	1100	800	1100	830
17.9	249	266	18.0	50	120	58.8	26.1	-0.8	1180	880	1180	900

储存、使用温度:-40℃ 至 +70℃

产品特点

	G625	G655	50/125um	65.5/125um
衰减(+20°℃)	@ 850nm			≤3.0dB/km	≤3.3dB/km
	@ 1300nm			≤1.0dB/km	≤1.0dB/km
	@ 1310nm	≤0.36dB/km	≤0.40dB/km
	@ 1550nm	≤0.22dB/km	≤0.23dB/km
宽带(A级)	@ 850nm			≥500MHz-km	≥200MHz-km
宽带(A级)	@ 1300nm			≥1000MHz-km	≥600MHz-km
数值孔径			0.200+0.015NA	0.275+0.015NA
光缆截止波长	≤1260nm	≤1450nm
